形位公差的符號及含義（上篇）

一、形位公差的定義

零件在加工時，不僅會產生尺寸誤差，還會產生形狀和位置公差。零件表面的實際形狀對其理想形狀所允許的變動量，稱為形狀公差。零件表面的實際位置對其理想位置所允許的變動量，稱為位置公差。形狀和位置公差簡稱形位公差。

形位公差涉及內容較多，將通過上、中、下三篇內容來進行分享，本篇為上篇，主要介紹形狀公差。

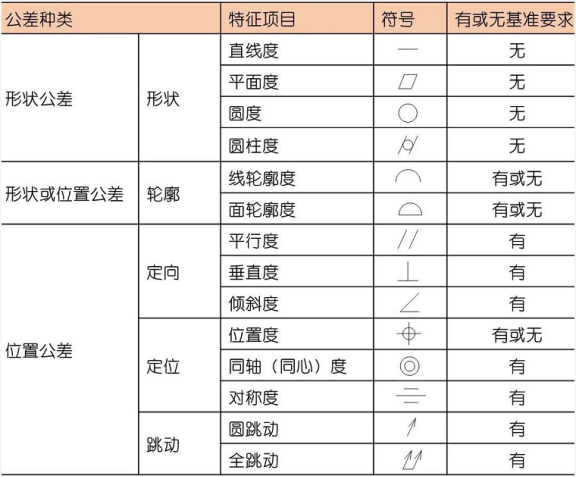

二、形位公差符號

三、形狀公差

形狀公差的特征項目有：直線度、平面度、圓度和圓柱度。

3.1   直線度

直線度，即通常所說的平直程度，表示零件上的直線要素實際形狀保持理想直線的狀況。直線度公差是實際線對理想直線所允許的**變動量。

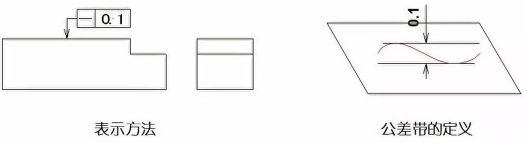

示例1：在給定平面內，公差帶必須在距離為0.1mm的兩平行直線間的區域。

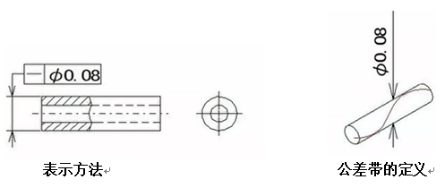

示例2：在公差值前加注記號Φ、則公差帶必須在直徑0.08mm的圓柱面內的區域。

3.2   平面度

平面度，即通常所說的平整程度，表示零件的平面要素實際形狀，保持理想平面的狀況。平面度公差是實際表面對理想平面所允許的**變動量。

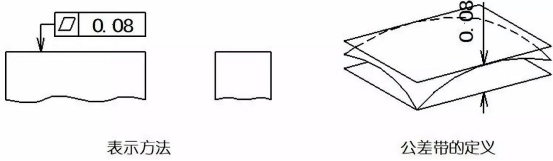

示例：公差帶是位于距離0.08mm的兩個平行平面之間的區域。

3.3   圓度

圓度，即通常所說的圓整程度，表示零件上圓的要素實際形狀與其中心保持等距的狀況。圓度公差是在同一截面上，實際圓對理想圓所允許的**變動量。

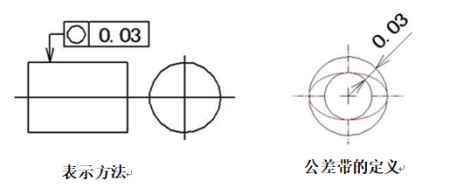

示例：公差帶必須在同一正截面上，半徑差為公差值0.03mm的兩個同心圓之間的區域。

3.4   圓柱度

圓柱度是表示零件上圓柱面外形輪廓上的各點，對其軸線保持等距狀況。圓柱度公差是實際圓柱面對理想圓柱面所允許的**變動量。

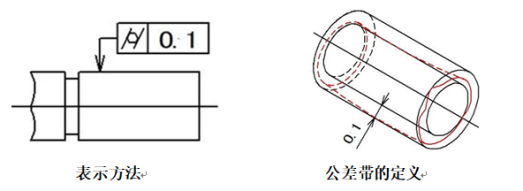

示例：公差帶是半徑差為公差值0.1mm的兩個同軸圓柱面之間的區域。
