形位公差的符號及含義（中篇）

一、形位公差的定義

零件在加工時，不僅會產生尺寸誤差，還會產生形狀和位置公差。零件表面的實際形狀對其理想形狀所允許的變動量，稱為形狀公差。零件表面的實際位置對其理想位置所允許的變動量，稱為位置公差。形狀和位置公差簡稱形位公差。

形位公差涉及內容較多，將通過上、中、下三篇內容來進行分享，本篇為中篇，主要介紹線輪廓度和面輪廓度。

二、形位公差符號

三、形狀或位置公差

形狀或位置公差的特征項目有：線輪廓度、面輪廓度。

3.1   線輪廓度

線輪廓度是表示在零件的給定平面上，任意形狀的曲線，保持其理想形狀的狀況。線輪廓度公差是指非圓曲線的實際輪廓線的允許變動量。

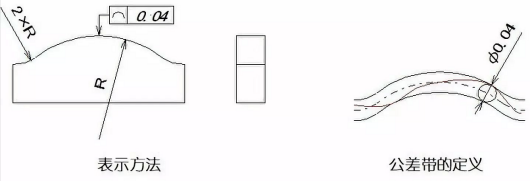

示例：公差帶是由包絡一系列直徑為公差0.04mm的圓的兩包絡線之間的區域。諸圓的圓心位于具有理論正確幾何形狀的線上。

3.2   面輪廓度

面輪廓度是表示零件上的任意形狀的曲面，保持其理想形狀的狀況。面輪廓度公差是指非圓曲面的實際輪廓線，對理想輪廓面的允許變動量。

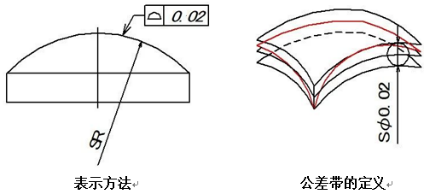

示例：公差帶是由包絡一系列直徑為0.02mm的球的兩條包絡線之間，諸球的中心理論上應位于理論正確幾何形狀的面上。
