聯軸器的對中找正

一、聯軸器不對中的影響

1、電動機和從動機因軸中心線的的互相偏差造成軸承在運行中的額外受力，進而引起軸承發熱、磨損，導致軸承損壞，甚至停車。

2、設備在運行中會產生較大的噪音及振動，能耗增加。

3、造成聯軸器連接件（如橡膠塊）加速磨損，甚至損壞而停車。

二、聯軸器常見的四種狀態

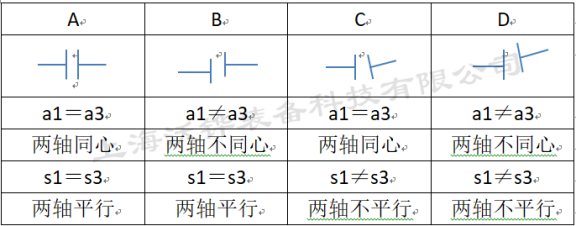

說明：a1、a3是上、下徑向跳動值，s1、s3是上、下軸向跳動值。

1、**種狀態A類，不需要調整。

2、第二種狀態B類，只需要調整軸向高低。

3、第三種狀態C類和第四種狀態D類，徑向和軸向都需要調整。

三、對中找正的方法及步驟

1、準備工作

準備好三付磁性表座、三只百分表、塞尺、圈尺、游標卡尺、千分尺等測量工具及其它工具。

2、影響因素清理及數據測量記錄工作步驟

（1）檢查并消除可能影響對中找正的各種因素，如清理對輪上油污、銹斑及電機底腳、基礎等。

（2）連接對輪，保證兩對輪的距離在標準范圍內。

（3）用塞尺檢查電機的底腳是否平整、有無虛腳。如果有，用塞尺測出數值，并用相應厚度銅皮墊實。

（4）用直尺粗找正，主要是左右徑向。相差太大不宜用百分表測量，否則誤差太大，容易讀錯數據。

（5）安裝磁性表座及百分表。百分表安裝要固定牢固，又要保證測量桿活動自如。測量徑向的百分表測量桿要盡量垂直軸線，其中心要通過軸心；測量軸向的兩個百分表測頭關于軸心對稱。裝好后試轉一周，并回到原來位置，此時測量徑向的百分表應復原。為測記方便，將百分表的小表指針調到量程的中間位置，**調到整位數，大針對零。

（6）在正式測量記錄前，需校驗百分表的準確性及牢固度。校驗方法：起始位置對零標識，盤一周回到原位后徑向表應該為0，徑向表讀數的圓周上下之和與左右之和應相等，同時兩只軸向表數據應相同。數據不吻合，要檢查磁性表座是否牢固，若不牢固，重新更換百分表再次校驗。

（7）把徑向表轉到*上面，百分表對零，慢慢轉動轉子，每隔90度測量一組數據并記下，分別測出上、下、左、右四處的徑向a、軸向s四組數據，將數據按圖1所示位置進行記錄，徑向數據記錄在圓外面，軸向數據記錄在圓里面。

圖1：數據記錄圖

3、跳動測算及結果判定。在電機側安裝兩個百分表，分別測量對面對輪的軸向、徑向跳動量，下面計算未考慮軸向竄動量。

（1）端面不平行值（張口）即軸向偏差計算。上下張口計算公式為δs=s1-s3，計算結果為正，則上張口，為負則下張口。左右張口計算公式δs=s2-s4，計算結果為正，則s2那邊張口，為負則s4那邊張口。

（2）徑向偏差計算。上下徑向偏差計算公式為e=（a1-a3）/2，計算結果為正，則電機偏高，為負則電機偏低。左右徑向偏差計算公式為e=（a2-a4）/2，計算結果為正，則電機偏右，為負則電機偏左。

4、第四種狀態D類的對中調整方法

（1）原則：先調整兩半聯軸器平行，消除角位移；再調整兩半聯軸器同軸，消除徑向位移。

（2）具體操作：見圖2，在支腳2下墊厚度為X的墊片，然后在支腳1和支腳2下墊厚度為y的墊片，*后在支腳1和支腳2下面墊厚度為e的墊片，三種墊片厚度計算公式如下：

X=（s1-s3）/D*l

y=（s1-s3）/D*L

e=（a1-a3）/2

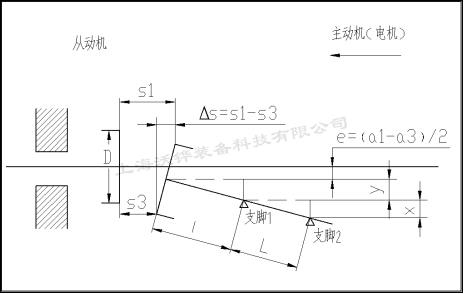

圖2：兩軸既不同心也不平行

四、對中調整注意事項

1、應考慮百分表自重的影響。

2、驗算結果，上下和左右相加值應相等，即：s1+s3=s2+s4， a1+a3=a2+a4。

3、左右移動不可用錘子猛擊，推薦使用頂絲漸進調整，如果沒有頂絲應使用膠錘或墊木板輕輕敲擊。

4、調整墊片長寬尺寸要比接觸面均至少大5mm，以保證足夠的承載能力。
